x제품 상세 정보
| 재료 | 강철 | 주요 단어 | 연소 엔진 KTR를 위한 보엑스 FL-PA 나일론 플랜지 |
|---|---|---|---|
| 모델 | RJK200 | 적용 | 연소 엔진 |
| 인증 | ISO9001/ITS16949 | 특징 | 높은 전송 속도; 높은 기계적 강도 |
| 표준 | SAE 회전 속도 조절 바퀴 | 보증 | 2년 |
| 최대 축 간격 | ±2mm | 색상 | 검정색 |
| 포장 | plastic+carton+wood 팔레트 | ||
| 강조하다 | 나일론 Sae 회전 속도 조절 바퀴 결합,FL PA Sae 회전 속도 조절 바퀴 결합,KTR 보엑스 48 |
||
제품 설명

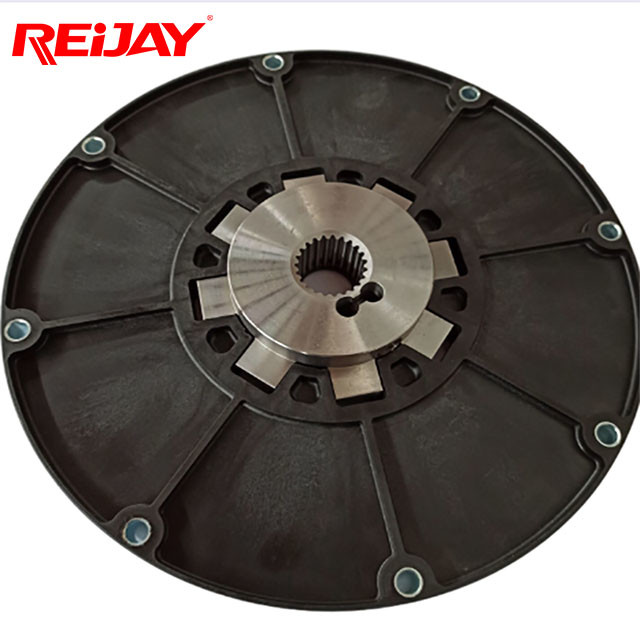

연소 엔진용 나일론 SAE 플라이휠 커플링
Involue-crowned teeth 구조는 펌프 샤프트와 씰의 각도 힘을 피하기 위해 각도 편차를 위해 독점적으로 설계되었습니다.또한 방사형 각도 조립 오류를 보상하여 추가 하중을 피하는 것이 좋습니다.

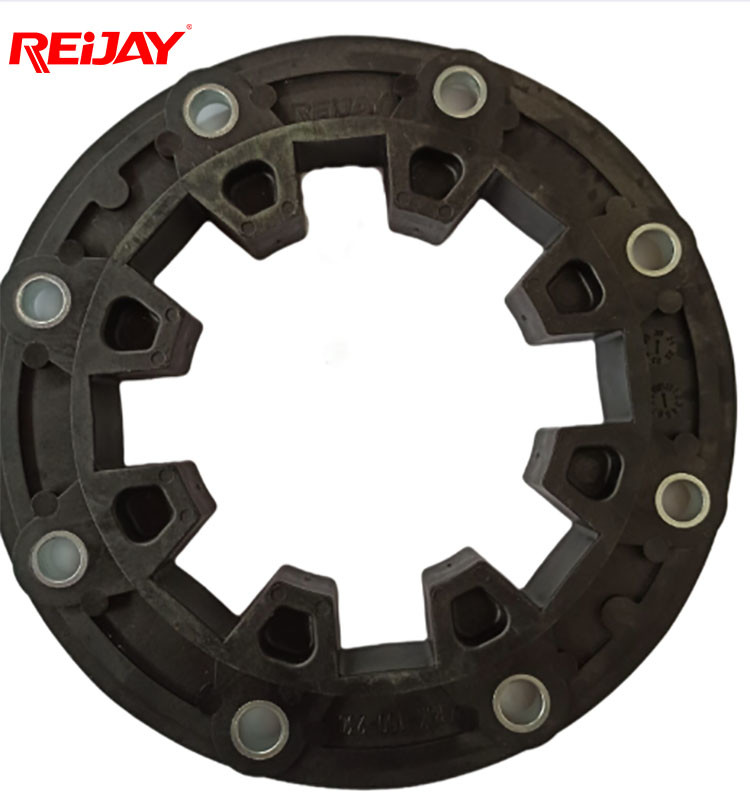

커플링 슬리브는 전달 중 진동을 줄일 수 있는 댐핑 재질로 만들어졌습니다.최대 축 간격은 ±2mm이므로 축 이동을 흡수하고 축에서 발생하는 축 방향 힘을 피할 수 있습니다.
커플 링 슬리브와 금속 허브의 일치를 강화하십시오.유지 보수 및 윤활이 필요하지 않습니다.
높은 기계적 강도, 내열성 및 절연 성능으로 조립이 용이합니다.전체 세트 커플링 어셈블리는 일반적으로 하우징에 고정되며 하나의 펌프 연결 플레이트만 필요합니다.감소된 공간은 마운팅 브래킷 금속판 또는 유압 시스템이 최소 간격에 도달하는 것을 방지할 수 있습니다.내연 기관과 유압 펌프를 연결하는 데 사용됩니다.특수 제작된 플라이휠 나일론 플레이트를 사용할 수 있습니다.
기술 사양
| SAE 표준 플라이휠 매개변수 | ||||
| 크기 |
볼트 장착 센터 서클 D1 (mm) |
외경 D (mm) |
볼트 구멍 직경 (mm) |
볼트 구멍 수량 |
| 71/2" | 200.02 | 215.90 | 9 | 6 |
| 71/2" | 222.25 | 241.30 | 9 | 8 |
| 8" | 244.47 | 263.52 | 11 | 6 |
| 10" | 295.27 | 314.32 | 11 | 8 |
| 111/2" | 333.37 | 352.42 | 11 | 8 |
| 14" | 438.15 | 466.72 | 14 | 8 |
| 크기 |
볼트 장착 중심원 D1(mm) |
외경 D (mm) |
볼트 구멍 지름 수량(mm) | 위치 차원 |
| 96 | 50 | 96 | 4x8 | 70 |
| 125 | 100 | 125 | 3x8 | 80 |
| 135 | 100 | 135 | 3x8 | 135 |
| 150 | 130 | 150 | 5x8 | 106 |
| 152 | 122 | 152 | 3x12 | 105 |
| 155 | 125 | 155 | 3x12 | 155 |
| 210 | 185 | 210 | 3x10 | 125 |
| 220 | 165 | 220 | 6x10 | 220 |
| 220 | 185 | 220 | 3x12 | 125 |
| 170 | 140 | 170 | 3x14 | 170 |
| 209 | 165/170 | 209 | 6x16/3x16 | 209 |
| RB 시리즈 FL 플라이휠 커플링 기술 파라미터 | |||||||||||||||||||
| 크기 | 프리보어(mm) | 치수(mm) | 특수 길이 | SAE 크기 | 축방향 | 방사형 | 모난 | ||||||||||||
| 분 | 최대 | 비 | D2 | L1 | L2 | L3 | L4 | L5 | 최대 L1(mm) | 61/2" | 71/2" | 8" | 10" | 111/2" | 14" * | 최대오프셋(mm) | |||
| 42 | 20 | 42 | 65 | 100 | 42 | 35 | 42 | 20 | 13 | 60 | 엑스 | 엑스 | 엑스 | 엑스 | ±1 | ±0.4 | ±1° | ||
| 48 | 20 | 48 | 68 | 100 | 50 | 43 | 50 | 20 | 13 | 60 | 엑스 | 엑스 | 엑스 | 엑스 | |||||
| 65 | 25 | 65 | 96 | 132 | 55 | 49 | 55 | 27 | 21 | 70 | — | 엑스 | ±0.6 | ||||||
| 65 | 25 | 65 | 96 | 172 | 55 | 46 | 55 | 31 | 22 | 70 | — | 엑스 | |||||||
| 80 | 30 | 80 | 124 | 172 | 55 | 46 | 55 | 30 | 21 | 90 | — | 엑스 | 엑스 | ±0.8 | |||||
| 100 | 38 | 100 | 152 | 265 | 70 | 78 | 70 | 35 | 21 | 110 | — | — | — | — | 엑스 | 엑스 | |||
우리는 OEM 제조업체입니다.따라서 Centa flex 커플링을 완전히 전체 세트로 교체할 수 있으며 도면을 작성하고 긴 서비스 수명을 보장합니다.당신은 아래에 우리를 제공해야합니다:
1. 장비 설명[예: 굴삭기(8톤) JR978, 도로 기계 JR934, 광산 기계(90톤) JR989, 농업 기계 JR990, 해양 기계 JR901...]
2. 브랜드, 모델(예: CUMMINS 6BTAA5.9-C160...) 최대 출력 토크 및 최대 출력 속도(예: 580NM,2200RPM...) 플라이휠 도면, 플라이휠 하우징 도면... 있는 경우 플라이휠 하우징과 펌프 사이의 연결 보드입니다. 펌프 연결 보드의 도면을 첨부하십시오.
중국 OEM 제조업체 Reijay는 연소 엔진 및 Centaflex 커플링용 Bowex FL-PA 나일론 플랜지를 교체합니다.다른 질문이 있으시면 언제든지 문의해 주십시오.
